핸드폰 백라이트로 휴대용 필름뷰어 만들기

이 글은 SLRCLUB 강좌란에 올린 글입니다.
http://www.slrclub.com/bbs/vx2.php?id=user_lecture&page=1&sn1=&sid1=&divpage=1&sn=off&sid=off&ss=on&sc=off&select_arrange=headnum&desc=asc&no=4314

---

FM2 3대나 있었으면서 남들 다 가진 라이트 박스도 없고..
슬라이드 필름 꺼내 볼때마다 형광등으로 팔을 치켜올리는게 한심해서

이놈을 영입했더랬죠.. 나름 루뻬도 필요없어서 좋았는데..
단지.. 휴대용이라면서 생각보다 크고 무겁다는거..
들고 다니려던 계획은 무산되고 그냥 책상 서랍에서 고이 잠자고 있다는..;;

그래서 하늘짱님의 핸트폰 백라이트로 필름 카피어 만들기를 보고
( http://www.slrclub.com/bbs/vx2.php?id=user_lecture&page=1&sn1=&sid1=&divpage=1&sn=off&sid=off&ss=on&sc=off&keyword=백라이트&select_arrange=headnum&desc=asc&no=933 )
아.. 이거 잘 하면 작게 만들 수 있겠다.. 싶어서 제작에 착수했습니다.

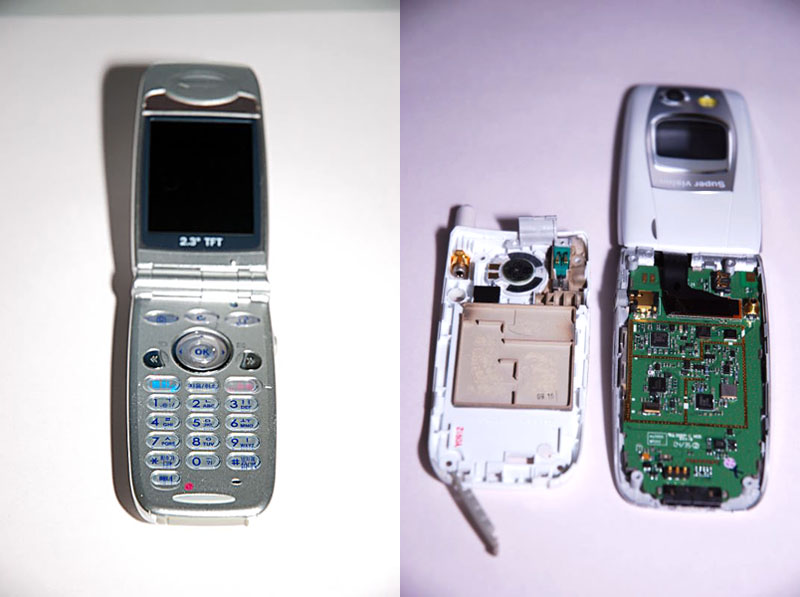

오늘의 주인공.. LG 캔유~

일단 앞뒤 생각 안하고 뒷 뚜껑 땃습니다.
그런데.. 필요한건 백라이트자나.. 하핫.. 앞을 따야겠다..

틈을 잘 보시면 홈 있습니다. 일자 드라이버 같은걸로 후벼 파시길..
성격에 안맞으면 그냥 플라스틱을 잘라 버리삼..

음.. 그런데 왜 안열려..;; 초반부터 걸리는게 많습니다..
잘 보니 숨겨진 나사 발견..

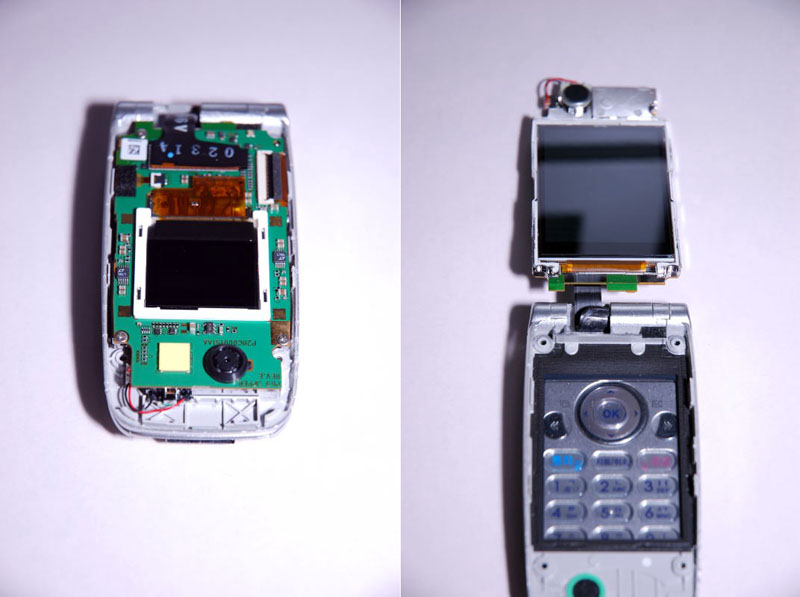

아래에도 있네요.. 이제 뚜껑 땃습니다~~

요렇게 생겼군요..

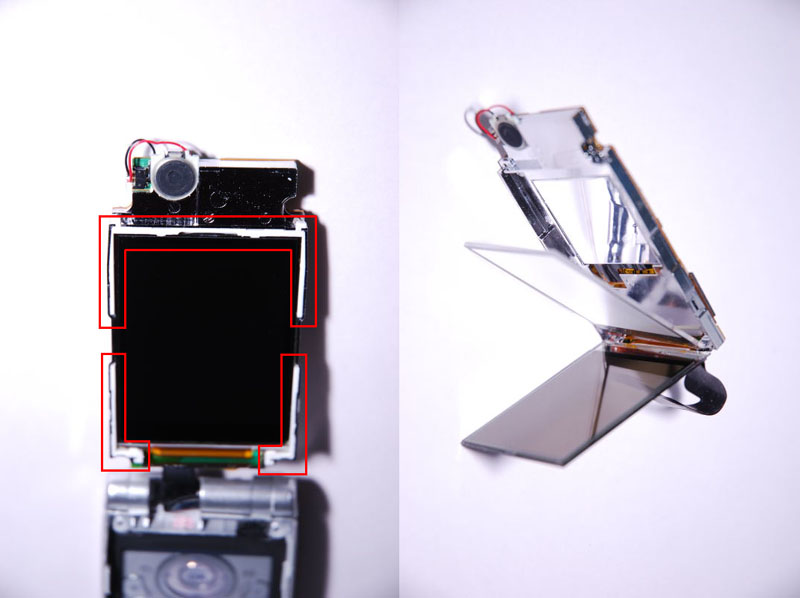

액정을 떼야 되는데 보시면 흰색 플라스틱으로 고정되어 있습니다.
그냥 플라스틱 빼면 빠집니다..

플라스틱 빼니까 액정이 분리되는군요..

대강 백라이트가 뭔지는 알겠는데 확인차 다시 연결해 봤습니다.

두번째 판에서 불이 들어오네요..

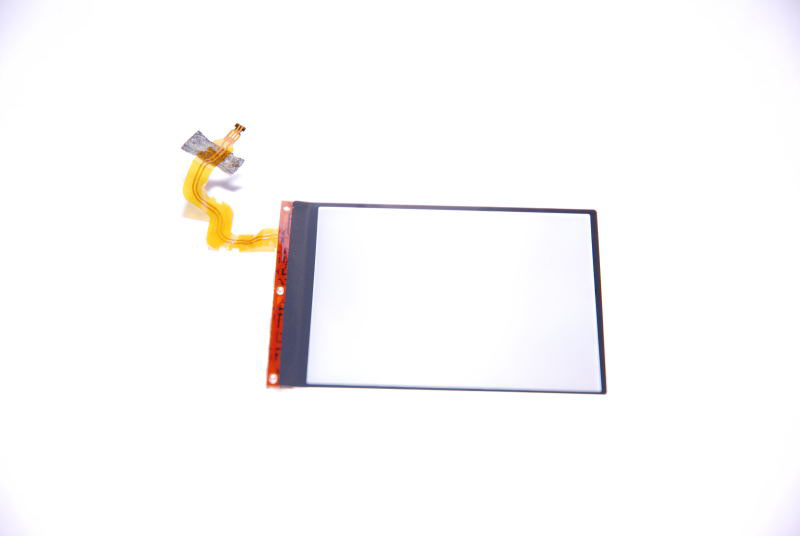

30분만에 백라이트 득템~~

자.. 이걸 뭐 우드락이나 요즘 많이 쓰시는 포맥스? 그거로 만드셔도 되고..
그런데 그렇게 하다보면 또 크기가 커질 것 같아서..
전 배터리 충전기에 붙이기로 했습니다.
밖에서는 배터리 쓰고 충전도 되고, 집에서는 어댑터 꼽고 쓰면 되니까~

충전기는 별거 없더라구요..
조 기판에서 +,-만 따서 백라이트에 연결해 주면 되겠다.. 싶었습니다.

그래서 백라이트를 충전기 뒤쪽에 붙이기로 하고 자리 잡았습니다.

선을 빼기 위해서 불에 달군 커터칼로 구멍 냈어요~

얇으니까 그냥 한번만 쑥 뚤어줘도 잘 들어가는군..

음 근데 이걸 어떻게 연결하지..;;
이게 시간 제일 많이 걸렸습니다.
저 단자 3개중에 양쪽 두개를 연결하면 되는데
딱히 전선 연결할 만한 곳도 없고,
백라이트도 납땜하기 무지 힘들더군요..

그래서 결국 말아먹었는데..;;; 거의 OTL 했었습니다.

그래서 일단 핸폰 기판에 달려있던 단자 떠어냈습니다.
떼는 방법은 검은색 플라스틱을 일자 드라이버로 아래에 집어넣고 위로 들어올립니다.

그런 후에 단자를 인두기로 떼어냅니다.
그리고 24핀의 경우에 4,5번째 핀이 전원입니다.
또 백라이트에는 납땜을 잘 하는 방법 밖엔 없는것 같습니다.
남땜이 붙어도 떨어지는 경우가 생기는데
칼로 잘 긁어서 주황색 플라스틱인지 비닐인지 벗겨내고 다시 땜질 하세요..

전 실패해서 이렇게 단자 떼어냈지만..
방법을 알았으니..
충전기 기판에 하실 분들은 기판에서 이렇게 플라스틱 분리후에,
거기에 전선이나 리드선으로 선 따시면 되겠습니다.

자~ 이제 합체~

밧데리로도 잘 들어오고, 어댑터 연결하면 충전되고, 어댑터 만으로도 불 들어옵니다.

그런데 백라이트는 기스 잘 나더라구요.
재활용 특면에서 액정커버 붙였습니다.
칼로 몇번 긋고 니퍼로 자르면 잘 잘리더라구요.

완성품~

p.s. 하늘짱님은 12v 쓰셨다는데 제가 9v어댑터 연결하니까
백라이트 열받고 약간의 타는 냄새가 났다는..;;;

p.s. SLRCLUB의 와탕카님께서 [백라이트의 광원인 LED의 경우 정확한 전압컨트롤을 위하여 LED 드라이버 IC 가 필요합니다... 물론 LED 드라이버 IC 의 경우 백라이트가 아닌 회로판에 붇어 있구요... 그냥 사용하셔도 불은 들어오지만 아마 오래가지는 못하고 LED가 고장날꺼 같아요... ^^] 라고 하셨습니다.
추후 다시 만들거나 개조시에는 핸드폰 기판을 그대로 써야할 것 같습니다.
